Wydruki 3D z metalu od AMTH w rakiecie R7 „Orzeł”.
Reprezentanci AMTH na oficjalnym odsłonięciu rakiety R7 „Orzeł”

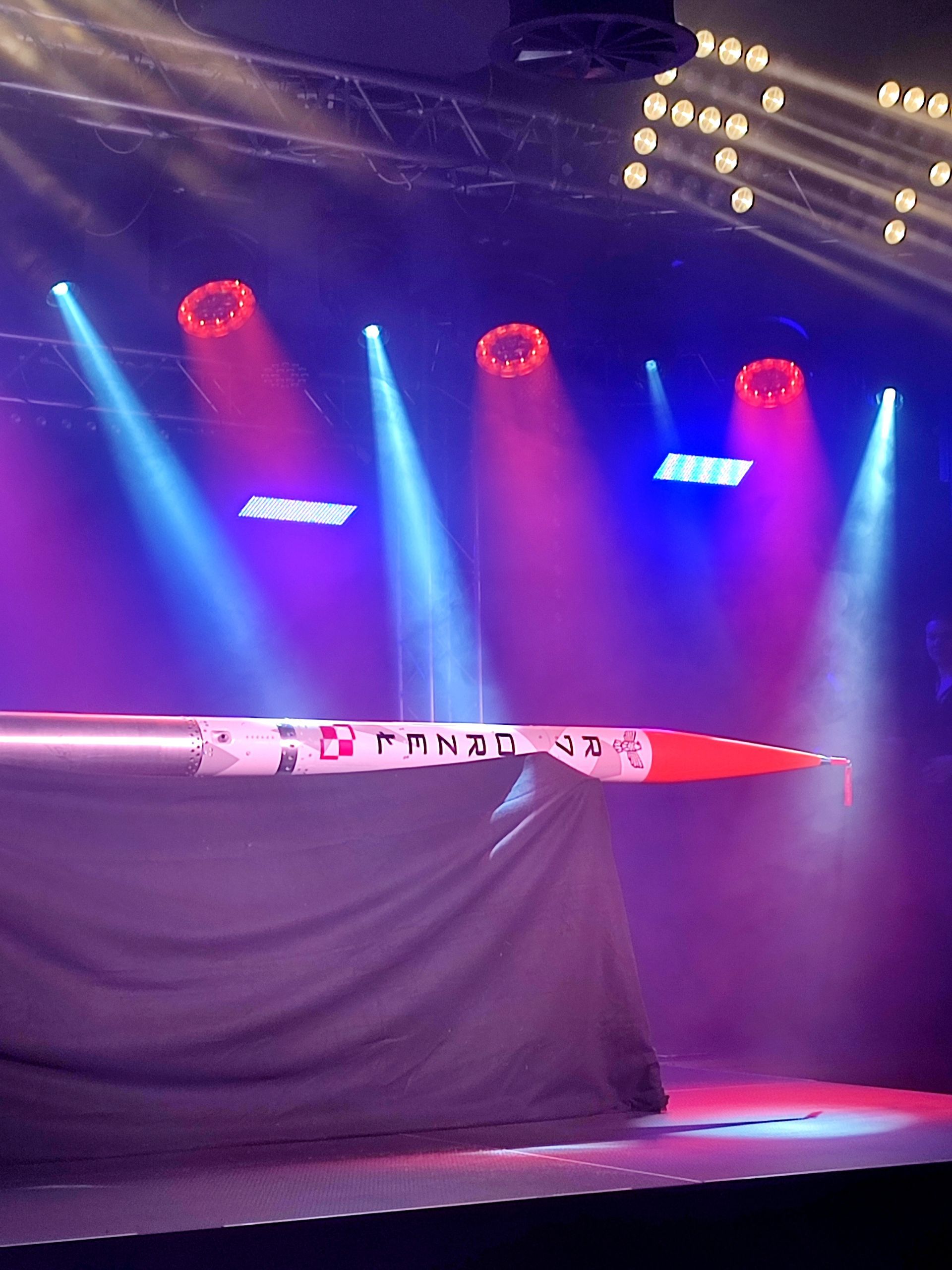

13 kwietnia 2026 r. o g. 13.00 odbyło się uroczyste odsłonięcie rakiety R7 „Orzeł” - najnowszej konstrukcji studentów międzywydziałowego koła naukowego SimLE Politechniki Gdańskiej. W wydarzeniu udział wzięli nie tylko twórcy projektu, lecz także przedstawiciele władz uczelni, partnerzy oraz sponsorzy, w tym także reprezentanci AMTH, którzy mieli okazję z bliska zapoznać się z efektem kilkuletniej pracy studentów.
Oficjalne odsłonięcie rakiety było okazją do podkreślenia roli współpracy między środowiskiem akademickim a biznesem. Obecność przedstawicieli AMTH wpisuje się w ten dialog, pokazując znaczenie zaangażowania różnych środowisk w rozwój nowoczesnych technologii.
R7 „Orzeł” na pułapie 3 km
Czterometrowa rakieta badawcza zdolna jest osiągnąć pułap około 3 kilometrów. Konstrukcja wyróżnia się zastosowaniem hybrydowego napędu, autorskiej awioniki oraz nowoczesnej stacji naziemnej. Już w maju „Orzeł” przejdzie swoje najważniejsze testy podczas międzynarodowych zawodów rakietowych FAR-OUT na pustyni Mojave w Kalifornii, gdzie zespoły z całego świata sprawdzają swoje konstrukcje w warunkach zbliżonych do profesjonalnych misji rakietowych.
Podczas prezentacji szczególną uwagę zwrócono na innowacyjne rozwiązania technologiczne, które odróżniają R7 „Orzeł” od wcześniejszych projektów zespołu. Jednym z nich jest zastosowanie zbiornika strukturalnego, pełniącego jednocześnie funkcję magazynu paliwa oraz elementu nośnego całej konstrukcji. Takie podejście pozwoliło na optymalizację masy oraz zwiększenie wytrzymałości rakiety.
Konstrukcja została wykonana z materiałów o wysokim stosunku wytrzymałości do masy, takich jak aluminium oraz kompozyty z włókna węglowego i szklanego. Dzięki temu możliwe było zachowanie odporności na duże przeciążenia przy jednoczesnym ograniczeniu masy całkowitej.
"Zbudowaliśmy największą rakietę w SimBie bez know-how z poprzedniej iteracji. Znaczną część rakiety zbudowaliśmy od zera – zaliczaliśmy wzloty i upadki, lecz ucząc się na własnych błędach stworzyliśmy konstrukcję, która przejdzie do historii" – podkreśla Amelia Michalewska, zastępczyni koordynatora programu rakietowego SimBa.
Zastosowany napęd hybrydowy wykorzystuje parafinę jako paliwo oraz podtlenek azotu jako utleniacz. Rozwiązanie to zapewnia większe bezpieczeństwo w porównaniu z klasycznymi silnikami na paliwo stałe, ponieważ proces spalania może być kontrolowany i w razie potrzeby natychmiast przerwany. Dodatkowo właściwości parafiny umożliwiają uzyskanie wyższego ciągu niż w przypadku starszych technologii.
Rakieta została również zaprojektowana jako platforma badawcza. Przewidziano w niej przestrzeń na ładunki w standardzie 3U (CubeSat), co umożliwia integrację różnorodnych eksperymentów – od badań biologicznych po testy materiałowe i elektroniczne. Takie rozwiązanie otwiera możliwości współpracy z innymi zespołami oraz instytucjami naukowymi, symulując realne misje komercyjne polegające na wynoszeniu ładunków badawczych.
Projekt powstał w ramach programu rakietowego SimBa, nad którym studenci pracowali przez kilka lat. Było to przedsięwzięcie wymagające intensywnej współpracy międzywydziałowej, obejmującej zarówno projektowanie, testowanie nowych materiałów, jak i integrację zaawansowanych systemów.

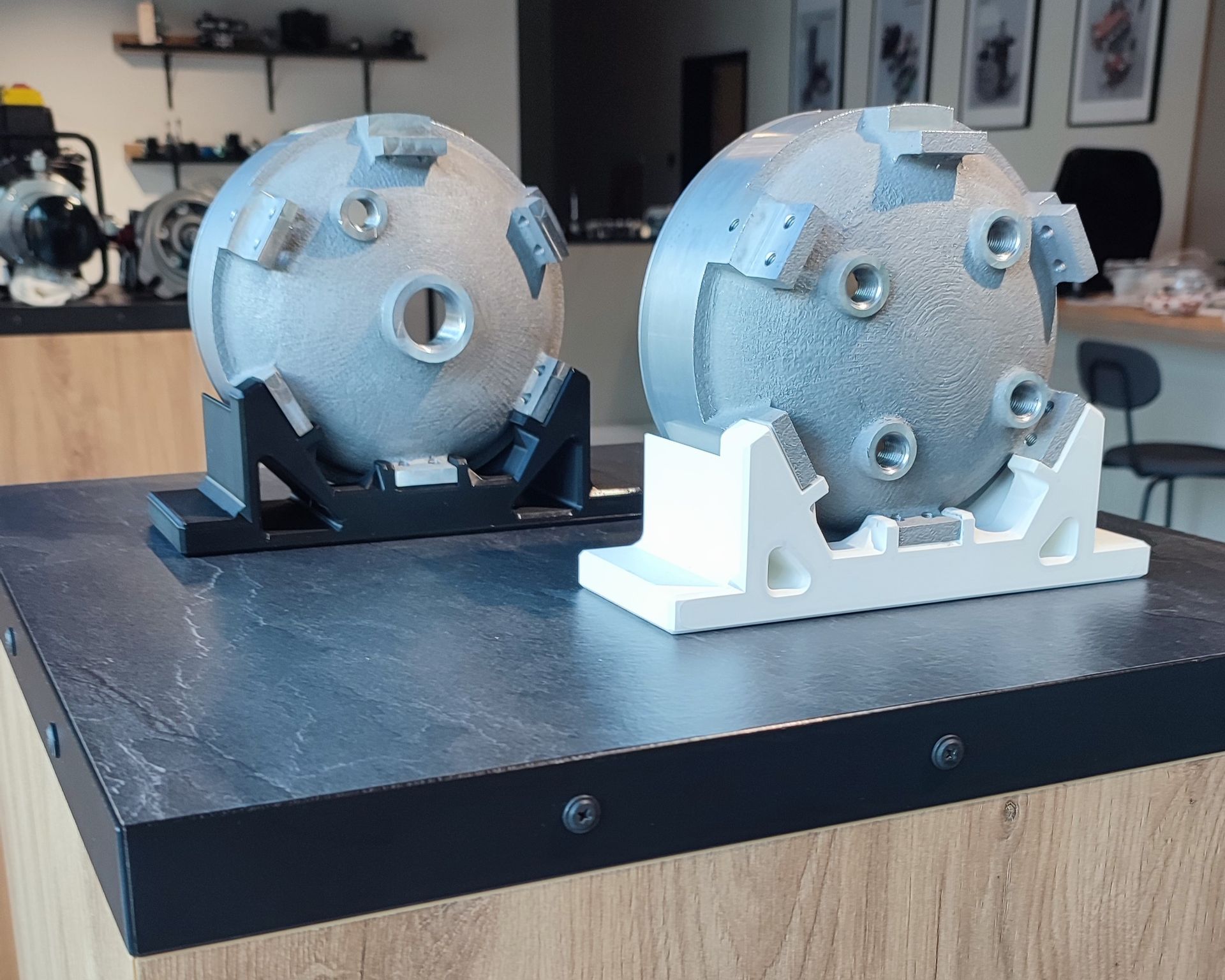

Element rakiety wydrukowany 3D z metalu przez AMTH
Istotnym wkładem AMTH w rozwój konstrukcji było wykonanie w technologii druku 3D z aluminium dwóch dennic – górnej i dolnej – zamykających zbiornik paliwa. Elementy te zostały poddane trzykrotnym testom, obejmującym zarówno próby wytrzymałościowe, jak i weryfikację szczelności połączeń, w tym z zaworem bezpieczeństwa. Wszystkie testy zakończyły się pozytywnie, a młodzi konstruktorzy bardzo wysoko ocenili jakość oraz precyzję wykonanych komponentów.
