Jubileuszowa 30. edycja targów PLASTPOL

19 maja 2026

Miło nam poinformować, że AMTH prezentuje się na jubileuszowej, 30. edycji Międzynarodowych Targów Przetwórstwa Tworzyw Sztucznych i Gumy PLASTPOL. Jak co roku jest to bardzo oczekiwane wydarzenie dla ekspertów tej branży z całego świata.


Termin: 19–22 maja 2026 r.

Miejsce: Targi Kielce / Hala 6 Stoisko nr 2


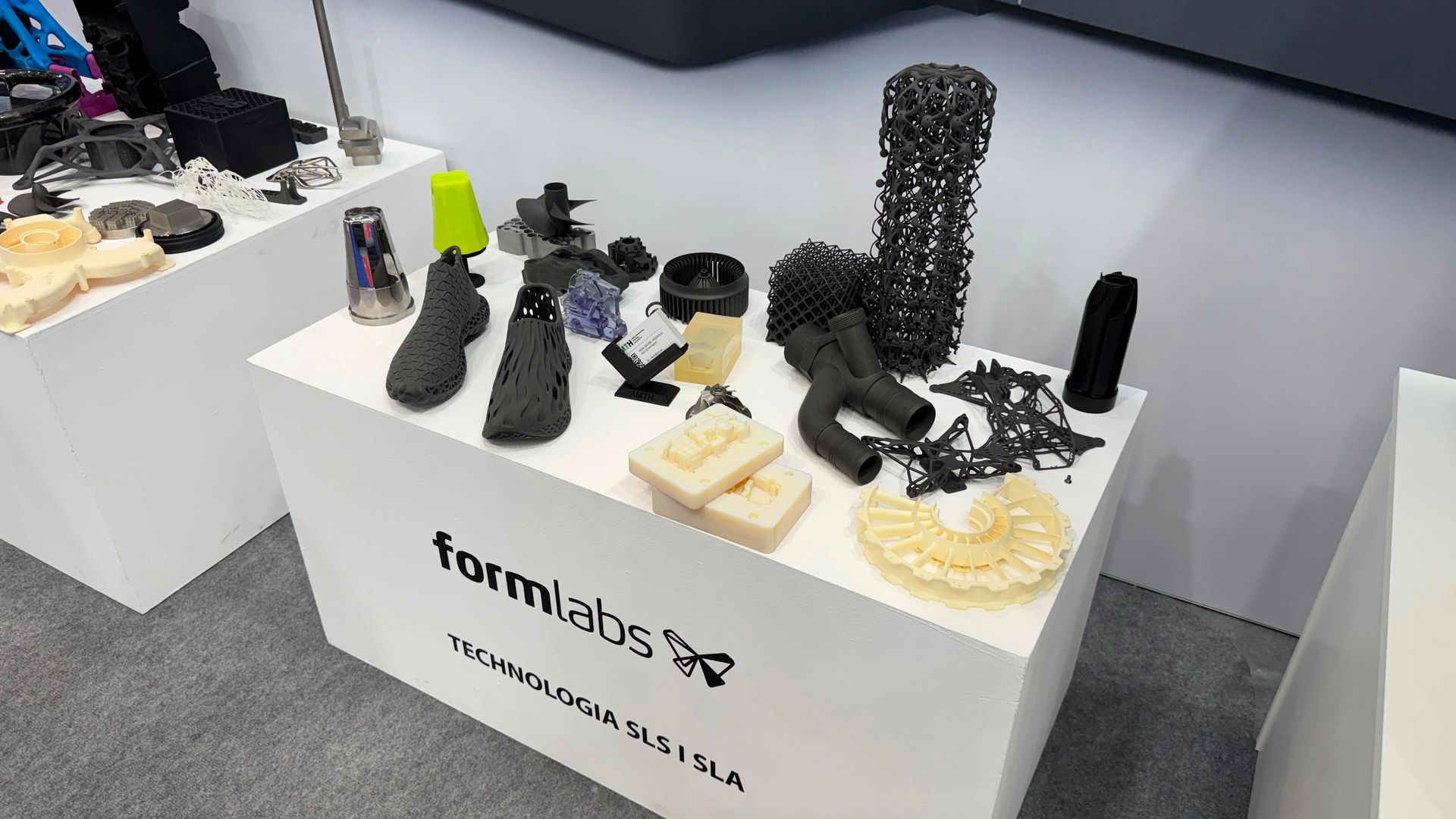

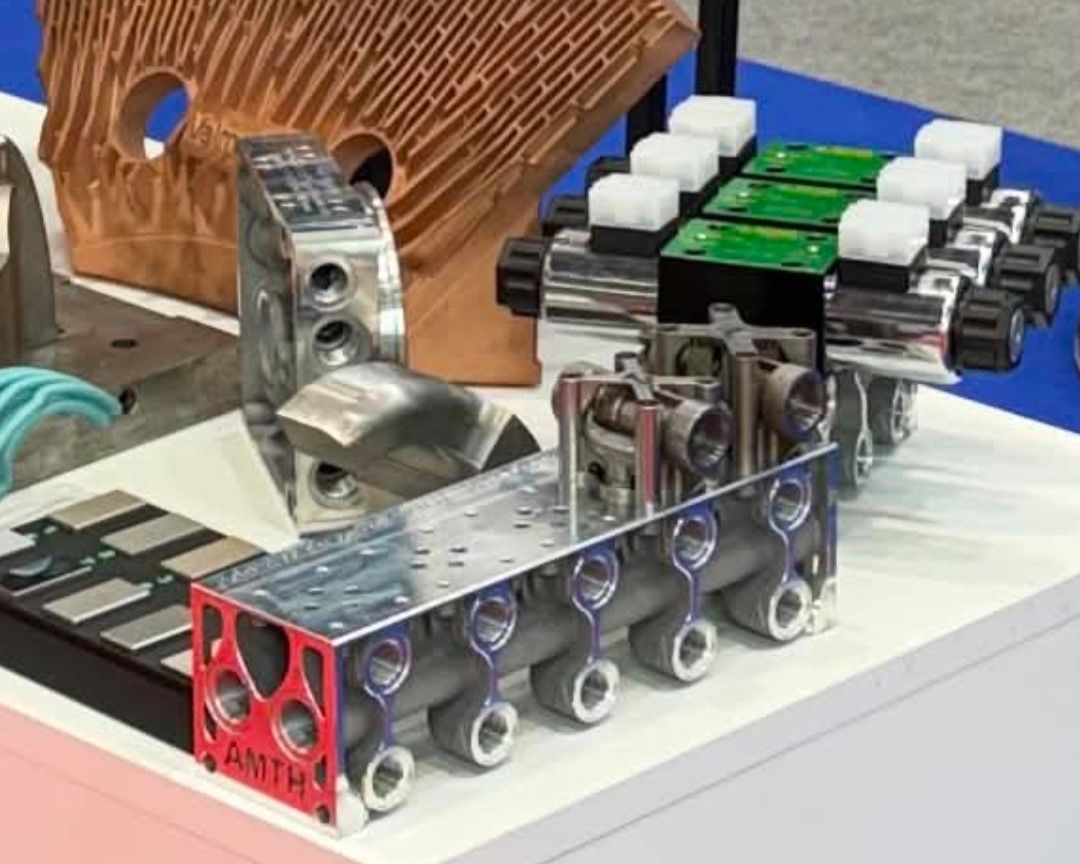

Serdecznie zapraszamy do odwiedzenia stoiska naszego partnera biznesowego Dopak, gdzie jako AMTH prezentujemy przykłady zastosowania druku 3D w różnych branżach, w tym wydruk form wtryskowych z indywidualnie zaprojektowanymi kanałami odprowadzającymi ciepło.


Będzie to doskonała okazja do rozmowy z naszymi ekspertami o Państwa aktualnych wyzwaniach produkcyjnych i możliwościach wsparcia prowadzonych przez Państwa projektów w kontekście:


  • obniżenia kosztów produkcji małoseryjnej
  • skrócenia czasu realizacji prototypów
  • zoptymalizowania gospodarki magazynowej


Plastpol od lat pozostaje jednym z kluczowych wydarzeń branżowych. Tegoroczna, jubileuszowa edycja zgromadziła ponad 600 firm z 29 krajów, prezentujących najnowsze rozwiązania dla przemysłu tworzyw sztucznych i gumy - od innowacyjnych materiałów po zaawansowane technologie i procesy produkcyjne.


Targi to nie tylko ekspozycja technologii, ale również świetna przestrzeń do wymiany wiedzy i doświadczeń podczas konferencji branżowych, seminariaów eksperckich, paneli dyskusyjnych oraz spotkań networkingowych. Od lat wspierają one rozwój współpracy biznesowej i transfer know-how w branży.


Do zobaczenia w Kielcach!


Zapraszamy do kontaktu: office@amth.pl


16 listopada 2026
Druk 3D z metalu czy obróbka CNC? Obie metody pozwalają stworzyć wysokiej jakości komponenty metalowe, jednak różnią się zastosowanymi narzędziami i procesem produkcyjnym. Zacznijmy od krótkiego wyjaśnienia – druk 3D to technologia addytywna , w której materiał jest nakładany warstwa po warstwie, dzięki czemu detal od razu powstaje w finalnym kształcie. Obróbka CNC to technologia ubytkowa, czyli taka, w której z bloku materiału narzędzie skrawające usuwa naddatek materiału aż do momentu uzyskania zaprojektowanej geometrii. Druk 3D – technologia addytywna. Jak wygląda proces wytwarzania elementów metalowych? W technologii DMLS (Direct Metal Laser Sintering) laser selektywnie przetapia kolejne warstwy proszku metalowego. Ta metoda daje projektantom o wiele więcej możliwości i swobody w projektowaniu produktów o nietypowej geometrii z kanałami konformalnymi, struktur kratownicowych, łączeniu kilku komponentów w jeden większy element czy optymalizacji topologicznej zmniejszającej masę detalu. Duża komora robocza w systemie EOS, na której pracujemy w AMTH to jeden z największych systemów do druku 3D z metalu w Polsce. Posiadany przez nas system to 2 maszyny, które pozwalają drukować elementy wielkogabarytowe lub całe serie w jednym cyklu; detale średniej wielkości powstają na maszynie EOS M290 (250 x 250 x 325 mm). Materiały, które są używane, to m.in. aluminium, stal narzędziowa i nierdzewna, tytan oraz stopy niklu i miedzi. Wytrzymałość wydruków jest porównywalna, a często jest nawet wyższa niż elementów wytwarzanych tradycyjnie. Dodatkowo druk 3D zapewnia bardzo dużą precyzję wymiarową. Obróbka CNC – technologia ubytkowa Obróbka CNC to sprawdzony standard przemysłowy – toczenie, frezowanie i elektrodrążenie sterowane numerycznie zapewniają bardzo dużą precyzję wymiarową, powtarzalność i wysoką jakość powierzchni. Wyposażenie centrum badawczo-rozwojowego AMTH to pionowe centrum obróbcze DM1052 o mocy 15 kW, ze stołem 950 x 510 mm i wrzecionem 10 000 obr./min, umożliwiające precyzyjne frezowanie złożonych detali, a wielofunkcyjna tokarka CNC – obróbkę elementów osiowosymetrycznych oraz detali obrotowych o długości toczenia do 500 mm. Przy materiałach trudno skrawalnych, jak stal hartowana czy węgliki spiekane, wykorzystujemy elektrodrążarkę drutową SC550. Druk 3D a CNC – porównanie obu metod Zastanawiając się nad tym, czy wybrać druk 3D czy technologię ubytkową , wspólnie przyjrzyjmy się charakterystycznym cechom obu technologii. Przygotowaliśmy tabelę, w której omawiamy oba procesy. Kryterium Druk 3D z metalu (technologia addytywna) Obróbka CNC (technologia ubytkowa) Zasada działania Nakładanie materiału warstwa po warstwie z proszku metalowego Usuwanie naddatku materiału z bloku wyjściowego Swoboda uzyskania dowolnej geometrii Bardzo wysoka – kanały wewnętrzne, kratownice, integracja części Ograniczona dostępem narzędzia do obrabianych powierzchni Dokładność i jakość powierzchni Dobra; powierzchnie funkcyjne często wymagają obróbki wykańczającej Bardzo wysoka dokładność wymiarowa i gładkość powierzchni Zużycie materiału Minimalne odpady – kształt bliski finalnemu na każdym etapie procesu Znaczne straty surowca w postaci wiórów Opłacalna wielkość serii Prototypy, produkcja jednostkowa i krótkie serie Serie średnie i duże, produkcja powtarzalna Czas wdrożenia Krótki – bez oprzyrządowania, prosto z modelu CAD Wymaga programowania, mocowań i przezbrojeń Masa detalu Możliwa dość duża redukcja masy Wysoka masa wynika z geometrii możliwej do uzyskania skrawaniem Kiedy wybrać technologię addytywną, a kiedy ubytkową? Druk 3D z metalu to doskonały wybór, gdy liczy się złożona geometria, redukcja masy, konsolidacja podzespołów lub szybkie przejście od projektu do prototypu oraz precyzja wykonania. To naturalny wybór dla produkcji jednostkowej i krótkoseryjnej, części zamiennych na żądanie oraz komponentów niewykonalnych metodami konwencjonalnymi. Obróbka CNC pozostaje doskonałym wyborem wszędzie tam, gdzie wymagane są wąskie tolerancje, wysoka gładkość powierzchni i pełna powtarzalność w większych seriach. Proste geometrie, elementy osiowosymetryczne i detale z dostępnych półfabrykatów zwykle taniej i szybciej powstaną na obrabiarce CNC. W przemyśle decyzja druk 3D czy CNC coraz częściej oznacza łączenie obu tych technologii, a nie wybór jednej lub drugiej. Wydrukowany detal o zoptymalizowanej geometrii może trafić na naszą obrabiarkę, gdzie powierzchnie funkcyjne, takie jak gniazda łożysk, gwinty, płaszczyzny przylegania, uzyskują finalne tolerancje. Dostępność obu technologii w jednym miejscu jak AMTH pozwala skrócić łańcuch dostaw i czas realizacji zlecenia. Podsumowując, nie ma uniwersalnej odpowiedzi, która technologia jest lepsza – addytywna czy ubytkowa. O wyborze decydują geometria detalu, materiał, wielkość serii, tolerancje i budżet. Najlepsze efekty daje łączenie obu metod, czyli swobody projektowej druku 3D z metalu oraz precyzji obróbki CNC. Masz projekt i zastanawiasz się, która technologia będzie dobrym wyborem? Skontaktuj się z nami mailowo office@amth.pl , chętnie pomożemy dobrać odpowiednie rozwiązanie do Twojego detalu.
Autor: Alina Leśniewska • 16 listopada 2026
Post-processing w druku 3D z metalu to etap, o którym rzadko mówi się głośno, a który w praktyce decyduje o tym, czy wydrukowany element stanie się wysokiej klasy częścią maszyny. Detal opuszczający komorę roboczą drukarki DMLS, którą wykorzystujemy w pracy z metalami w AMTH, jest metalurgicznie gotowy – jego wytrzymałość jest tak duża, jak elementów wytwarzanych metodami konwencjonalnymi np. na obrabiarce CNC, ale wymaga jeszcze sekwencji dodatkowych czynności – usunięcia podpór, obróbki cieplnej, wykończenia powierzchni oraz w wielu przypadkach obróbki CNC i nałożenia powłoki ochronnej. Dopiero obróbka końcowa wydruków 3D z metalu pozwala nam zamieniać surowy wydruk w komponent spełniający wymagania dokumentacji technicznej. W AMTH posiadamy jeden z największych systemów do tego typu zadań, a post-processing wykonują doświadczeni inżynierowie. Odcięcie od platformy i obróbka cieplna Pierwszym krokiem po zakończeniu wydruku jest oddzielenie detalu od platformy roboczej oraz usunięcie podpór. Zanim to jednak wykonamy, element często przechodzi odprężanie — wygrzewanie redukujące naprężenia własne, które powstają podczas szybkiego, miejscowego topienia i krzepnięcia proszku warstwa po warstwie. Pominięcie tego etapu grozi deformacją detalu po odcięciu komponentu od platformy. Dodatkowo w AMTH stale rozwijamy tę technologię, dokładnie analizując cały proces. Obróbka po druku 3D metalem w AMTH obejmuje również ujednolicenie powierzchni. Surowy wydruk DMLS ma charakterystyczną, ziarnistą fakturę o chropowatości wyższej niż powierzchnie obrabiane skrawaniem. Podczas piaskowania usuwamy resztki niespieczonego proszku i ślady po podporach, sprawiając, że detal ma jednolitą, matową powierzchnię. Uzupełnieniem może być peening (szkiełkowanie) – kulowanie drobnym śrutem szklanym, które zagęszcza i wzmacnia warstwę wierzchnią, jednocześnie przygotowując ją przed nałożeniem powłoki ochronnej. Obróbka CNC powierzchni funkcyjnych Tam, gdzie dokumentacja techniczna wymaga wąskich tolerancji – gniazda łożysk, powierzchnie przylegania, otwory pasowane, gwinty – wydruk trafia na obrabiarkę. Pionowe centrum obróbcze CNC o mocy 15 kW (3+1 osi, stół 950 x 510 mm, wrzeciono 10 000 obr./min) w AMTH frezuje powierzchnie funkcyjne z wysoką dokładnością wymiarową, a wielofunkcyjna tokarka CNC obrabia elementy osiowosymetryczne o długości toczenia do 500 mm. Najbardziej wymagające kontury, także w materiałach trudno skrawalnych, można wykonać elektrodrążarką drutową SC550. Połączenie druku 3D z obróbką ubytkową pozwala uzyskać detal łączący swobodę projektowania geometrii z precyzją obrabiarek CNC. Co ważne, obróbkę końcową planujemy już na etapie projektowania detalu. Powierzchnie, które będą frezowane lub toczone, powinny otrzymać w modelu CAD odpowiedni naddatek obróbkowy, a orientacja wydruku na platformie uwzględniać zarówno rozmieszczenie podpór, jak i późniejsze bazowanie detalu na obrabiarce. Takie podejście pozwala nam skracać czas post-processingu, ograniczać liczbę mocowań i minimalizować ryzyko, że po obróbce zabraknie materiału na powierzchni funkcyjnej. Niklowanie chemiczne – ochrona przed korozją i zużyciem Niklowanie chemiczne (bezprądowe, ENP) Ni-P o zawartości 6–9% fosforu, realizujemy według normy ASTM B733-22, pokrywając równomierną warstwą nawet skomplikowane kształty – a właśnie takie najczęściej powstają w druku 3D. Powlekane są elementy o objętości do ok. 0,5 m3, standardowo warstwą o grubości 25 µm. Proces możemy uzupełnić odprężaniem przed niklowaniem i po nim (redukcja kruchości wodorowej) oraz wygrzewaniem w atmosferze ochronnej azotu lub argonu, co pozwala m.in. zwiększyć twardość powłoki. Kontrola jakości jako ostatni etap procesu Każdy etap post-processingu możemy zweryfikować pomiarowo: chropowatość powierzchni badamy przyrządem Waveline W10, twardość – nieniszczącym twardościomierzem eHandy Esatest, grubość i skład powłoki – spektrometrem fluorescencyjnym FISHER X-RAY XAN 222, a odporność korozyjną – komorą solną SALT-CAB 250 według ISO 9227. Analizę wizualną powierzchni umożliwia nam dodatkowo mikroskop metalurgiczny. Dzięki temu obróbkę końcową wydruków 3D z metalu kończymy sprawdzonym wynikiem badania. Post-processing w druku 3D z metalu w AMTH nie jest dodatkiem, lecz integralną częścią technologii addytywnej: odprężanie i obróbka cieplna stabilizują strukturę materiału, piaskowanie ujednolica powierzchnię, obróbka CNC nadaje finalne tolerancje, a niklowanie chemiczne chroni detal przed korozją i zużyciem. Gdy wszystkie te etapy, wraz z kontrolą jakości, odbywają się w jednym zakładzie tak jak w AMTH, skraca się czas realizacji projektu i znika ryzyko związane z transportem detalu między zakładami. Planujesz wdrożenie wydruków 3D z metalu i chcesz wiedzieć, jaka obróbka po druku 3D metalem będzie potrzebna w Twoim projekcie? Skontaktuj się z nami: office@amth.pl.
15 listopada 2026
Druk 3D z metalu w hydraulice siłowej to dla AMTH jeden z najważniejszych obsługiwanych sektorów. Praca naszego centrum bazuje na technologii DMLS (Direct Metal Laser Sintering) i stosowaniu drukarki EOS M400 o komorze roboczej 400 x 400 x 400 mm, jednej z największych maszyn do druku 3D z metalu w Polsce. To właśnie na komponentach hydraulicznych można zobaczyć pełnię możliwości technologii addytywnej. Dlaczego druk 3D zmienia projektowanie elementów hydraulicznych? Klasyczny blok hydrauliczny powstaje przez wiercenie prostopadłych kanałów w pełnym materiale. Konsekwencje znają wszyscy projektanci – kanały technologiczne wymagające zaślepek, ostre załamania przepływu, generujące straty ciśnienia i turbulencje oraz masa bloku wynikająca z geometrii możliwej do wywiercenia, a nie z rzeczywistych wymogów konstrukcji czy specyfiki projektu. Technologia addytywna, z którą pracujemy w AMTH, pozwala na to, by w kanały wewnętrzne wprowadzić czynnik roboczy płynnymi łukami, dokładnie tam, gdzie wymaga tego układ – bez zaślepek i zbędnych połączeń, które zawsze są potencjalnymi miejscami przecieku. Kilka komponentów możemy zintegrować w jedną, dużą strukturę. Rezultatem jest lżejszy i bardziej kompaktowy element z korzystniejszą charakterystyką przepływu. Druk 3D części hydraulicznych – co można wytwarzać tą technologią? Druk 3D części hydraulicznych obejmuje szeroki zakres komponentów: bloki i rozdzielacze o zoptymalizowanych kanałach, korpusy zaworów, elementy wykonawcze, prototypy nowych konstrukcji oraz części zamienne dostępne na żądanie – bez oprzyrządowania i bez oczekiwania na odlew. Duża komora robocza, którą wykorzystujemy w AMTH, pozwala przy tym wydrukować całą krótką serię detali w jednym cyklu, co sprawia, że ta technologia jest opłacalna nie tylko przy prototypach. Dostępne materiały, czyli m.in. stal narzędziowa i nierdzewna, aluminium, tytan oraz stopy niklu i miedzi, pozwalają dobrać tworzywo odpowiednio do ciśnienia, medium i środowiska pracy, a wytrzymałość wydruków jest porównywalna, a niekiedy wyższa niż elementów wytwarzanych innymi metodami, bardziej konwencjonalnymi. Inną, oddzielną kategorią zastosowań druku 3D z metalu w hydraulice siłowej jest szybkie prototypowanie. Iteracja konstrukcji, która przy odlewie wymagałaby tygodni oczekiwania na formę, w technologii addytywnej sprowadza się do wydrukowania kolejnej wersji detalu bezpośrednio z modelu CAD. To znacząco skraca cykl rozwoju nowego produktu i pozwala testować warianty konstrukcyjne, zanim zapadnie decyzja o produkcji seryjnej. Warto wiedzieć, że w technologii addytywnej możemy wytworzyć również elementy, które już nie są dostępne w sprzedaży lub brakuje dokumentacji technicznej, bazując na inżynierii odwrotnej. To proces, który pozwala nam na zdigitalizowanie istniejącego elementu oraz odtworzenie jego geometrii w CAD i następnie przeprojektowanie go, dostosowując do specyfiki technologii addytywnej. W ten sposób część zamienna staje się jednocześnie częścią ulepszoną. Od symulacji CAD po próbę ciśnieniową, czyli badania hydrauliki siłowej w AMTH Element hydrauliczny musi przejść próbę wytrzymałościową i próbę szczelności, dlatego wydrukowane komponenty trafiają na specjalistyczną stację do statycznych prób ciśnieniowych o mocy 66 kW i wydajności 9–98 dm³/min, generującą ciśnienie robocze do 350 bar (420 bar w piku) przy pełnym zakresie wydajności. Do prób wymagających jeszcze wyższych wartości w AMTH używamy pompy ręcznej o ciśnieniu do 1600 bar. Testy pozwalają nam zweryfikować symulacje przeprowadzone w programach CAD już na etapie projektowania – zanim detal trafi do układu. Uzupełnieniem badań jest kontrola czystości oleju według standardów ISO 4406:1999, SAE AS4059, NAS 1638 i GOST 17216, wraz z pomiarem zawilgocenia i temperatury, czyli parametrów kluczowych dla trwałości precyzyjnych elementów hydraulicznych. Wydrukowany komponent hydrauliczny przechodzi pełny post-processing na miejscu – obróbkę cieplną, obróbkę CNC powierzchni przyłączeniowych i gwintów oraz, jeśli wymaga tego środowisko pracy – niklowanie chemiczne zwiększające odporność na korozję i zużycie. Standardowa grubość warstwy to 25 µm, a jej parametry można potwierdzić pomiarem spektrometrycznym. Cały proces jest przeprowadzany w jednym zakładzie, dzięki czemu ryzyko uszkodzeń w transporcie czy zbytniego wydłużenia czasu realizacji projektu zostaje wyeliminowane. Druk 3D z metalu w hydraulice siłowej w AMTH łączy dużą swobodę projektowania kanałów wewnętrznych z wytrzymałością materiałów konstrukcyjnych i możliwością pełnej weryfikacji ciśnieniowej gotowych elementów.
